Eerste Cat6a 10Gbit ethernetkabel

22/03/2017

Door Bart Driessen

De eerste Cat6a 10Gigabit ethernet kabel voor maritiem gebruik met functiebehoud is nu een feit. LEONI, in Nederland bekend door FELTEN Wire & Cable Solutions, heeft deze kabel dit jaar voor het eerst op de markt gebracht.




Het bijzondere van deze is kabel is de 180 minuten isolatiebehoud in geval van brand (IEC 60331-23, FE180) en de 120 minuten functiebehoud bij brand volgens NEN-EN 50200:2015 (>PH120). Het ontwerp van deze kabel is uitgevoerd volgens de IEC 60093-350-norm voor brandwerende kabels.

Isolatie

De isolatie van de aders bestaat uit een gecombineerd design van geëxtrudeerd thermoplastisch materiaal en een tweede brandwerende laag. LEONI werkt met een directe extrusie van polyethyleen kunststof op de koperen ader met daaromheen een mica tape. Deze tape dient als vlambarrière ter bescherming van de ader tegen het vuur. Mica is bestand tegen hoge temperaturen en is een goede isolator. Per aderpaar volgt dan de voor ethernet gebruikelijke aluminium afscherming tegen interferentie, gevolgd door een gevlochten afscherming en de thermoplastic copolymeer (FRNC) buitenmantel.

Brandtest

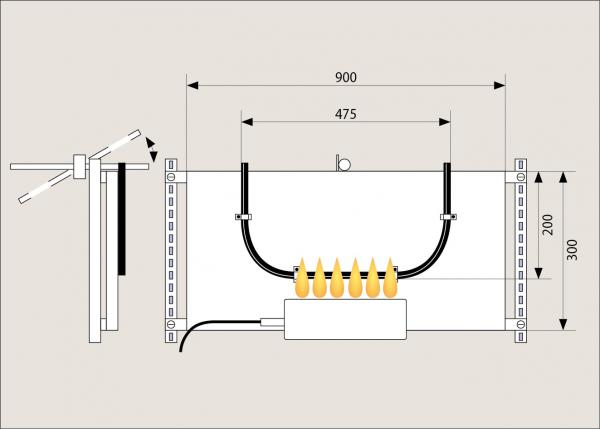

NEN-EN 50200:2015

De passieve brandveiligheid van een elektrische installatie wordt vooral bepaald door de toegepaste kabels en uiteraard zijn er ook normen waaraan communicatie kabels moeten voldoen. Volgens EN 50289-4-16 worden kabels functioneel beproefd volgens NEN-EN 50200:2015 “Beproevingsmethode voor het functiebehoud bij brand van niet-beschermde dunne kabels voor gebruik in stroomketens voor veiligheidsdoeleinden”. Daarbij wordt een sample van de betreffende kabel gedurende drie uur in een vlam met een temperatuur van ongeveer 850 graden Celsius gehouden. Het correct functioneren van de Cat6a ethernet communicatie wordt gecontroleerd met een Fluke DTX1800 kabeltester. Dat is een veel zwaardere test dan de normale test waarbij enkel een lamp aan en uitgeschakeld wordt.

Connecting Marine & Offshore Markets

Naast de standaard 4x2xAWG22/1 SHF1 versie produceert LEONI een vierparige FRNC cross-linked SHF2 versie met verhoogde oliebestendigheid en SWA (Steel Wire Armour). Er is ook een fijndradige 4x2xAWG23/7 uitvoering met een speciale copolymeer buitenmantel SHF2 MUD resistent en SWB (Steel Wire Braid) volgens NEK606 specificatie. Deze allround serie draagt het DNV-GL type keurmerk en is gecertificeerd onder TAE000019E.
